針對高性能電子產品仿真出一種高溫
、惡劣環境測試的設備,是提高產品穩定性
、可靠性的重要實驗設備
,是各生產企業提高產品質量和競爭性的重要生產流程,該設備廣泛應用于電工電子
、計算機
、汽車電子
、通訊、生物制藥
、建材
、航天航空、儀器儀表等
。

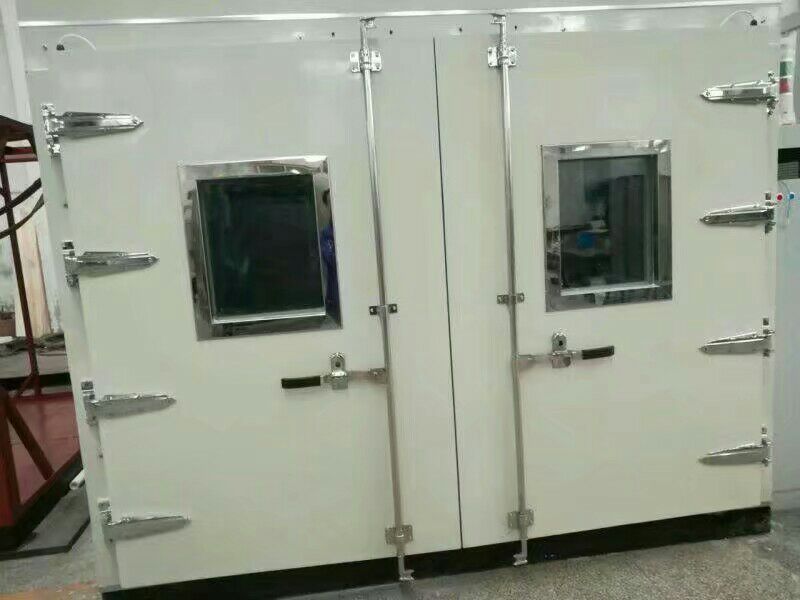

電動控制器老化房優勢
主要技術參數
1.溫度范圍:10℃-70℃
2.整個測試室外形尺寸:4500*1500*2000mm(長×寬×高)
3.單個獨立老化間內尺寸:1500*1500*2000mm(長×寬×高)
4.升溫速度:3.0~6.0℃/min(空載)
5.單個房間的溫度均勻度:±2℃以內(空載)
6.溫度波動度:±1℃(空載)
7.運行方式:溫度時間可調
,恒定運行
8.時間設定:0~999 小時, (小時
8.時間設定:0~999 小時, (小時
、分鐘、秒可自由設定)
9.安裝電源:AC~380V
9.安裝電源:AC~380V
,50 Hz
;DC420V
10.噪音大小:≦75分貝
11.預留電源
10.噪音大小:≦75分貝
11.預留電源
、信號線輸入輸出接口
12.設備使用功率:在滿足使用要求下
12.設備使用功率:在滿足使用要求下
,能耗盡量降低。

技術指標:
1.老化房內每個工位對應一個配電回路
,因此12個工位共需要12個配電回路
。原理圖如上圖所示(圖中只畫出了6個回路),每個輸入回路設置“預充電回路”
,用于上電緩沖
。每個回路具體電氣參數如下:
輸入DC420V,150A
輸入DC420V,150A
,從直流母線到產品
;
輸出AC380V,250A
輸出AC380V,250A
,從產品到現場電機
。
輸入輸出回路均由接觸器控制通斷并設置保護裝置,接觸器動作在老化房配套控制柜上通過按鈕控制
輸入輸出回路均由接觸器控制通斷并設置保護裝置,接觸器動作在老化房配套控制柜上通過按鈕控制
?div id="m50uktp" class="box-center"> ;芈吩骷半娎|選型需滿足電壓電流要求,回路元器件品牌為施耐德
,電纜電線等附件需采用國內并征得買方同意
。
2.買方提供配電柜進線電源,包括AC380V(AC220V)和DC350V-540V(由前端調壓器調節
2.買方提供配電柜進線電源,包括AC380V(AC220V)和DC350V-540V(由前端調壓器調節
,通常420V)
。電源都經過電纜引入配電柜,配電柜輸入端加保護裝置
。
3.配電柜內部回路需考慮AC380V和DC420V的分配布置:DC420V要分成12路給各工位供電
3.配電柜內部回路需考慮AC380V和DC420V的分配布置:DC420V要分成12路給各工位供電
;AC380V(AC220V)要給水冷裝置等第三方設備供電
,具體數量及大小根據水冷裝置配置情況來定。
4.房間內每個工位預留DC420V 150A(DC+
4.房間內每個工位預留DC420V 150A(DC+
、DC-)及AC380V 250A(U
、V、W)的動力線共5根(從配電柜引入)
,通過線標區分
,用耐高溫快速接插件與產品強電端子對接。
5.配電回路保護裝置:短路
5.配電回路保護裝置:短路
、過流保護開關
。
6.動力電纜和信號電纜經過房頂開孔放入房間內部。信號線共有34根
6.動力電纜和信號電纜經過房頂開孔放入房間內部。信號線共有34根
,這些信號由化房控制柜信號端子排到老化房內部航空插頭(或其它快速接插端子)
,它們需固定在老化房內每個工位旁邊。信號線的定義由買方提供
